计算机组成原理复习笔记3-存储器分层体系结构

3.存储器分层体系结构

(★★)存储器的分层结构及存储硬件概述

存储系统的分层

  • 寄存器
  • Cache
  • 主存
  • 辅存(外存)

注:从上到下,速度变慢,容量变大,成本变低

半导体随机访问存储器的组织

  • 基本结构(详见教材)
  • 支持随机存取掉电数据丢失
  • 分为 SRAM 和 DRAM
特点 SRAM DRAM
存储信息 触发器 电容
破坏性读出
需要刷新 不要
送行列地址 同时送 分两次
运行速度
集成度
发热量(功耗)
存储成本
主要用途 高速缓存 主机内存

只读存储器及主存的主要技术指标

  • 支持随机存取掉电非易失
  • 分为
    • MROM:内容出厂前写入,无法后期改动
    • PROM:一次可改
    • EPROM:可多次擦除,多次写入
    • Flash Memory(闪存,如 U 盘
    • SSD
  • 性能指标(★★★)
    • \(存储容量=存储字数\times 字长\)存储字数表示存储器地址空间大小字长表示一次存储操作的数据
    • \(存储速度=\frac{数据的宽度}{存储周期}\)
      • 其中存储周期中包括两个部分,一个是存取时间,另一个是恢复时间

存储器芯片与CPU的连接

  • 主存与 CPU 之间有三条线相连,分别是
    • 数据线(双向)
    • 控制信号线(CPU \(\rightarrow\) 主存)
    • 地址线(CPU \(\rightarrow\) 主存)
  • 主存容量扩展(★★★★)
    • 位扩展
      • 用多个芯片对字长进行扩充(如 8 片 8K × 1 位芯片位扩展后,得到 8K × 8 位)
      • 连接方式
        • 位扩展
    • 字扩展
      • 用多个芯片对字的数量进行扩充(如 8 片 8K × 1 位芯片位扩展后,得到 64K × 1 位)
      • 连接方式
        • 字扩展
    • 字位同时扩展
      • 同时扩充字和位,组合上述两种扩展
      • 连接方式
        • 字位同时扩展

多模块存储器的交叉存储

  • 低位地址为体号高位地址为体内地址,所以又称为低位交叉编址
  • 交叉编址:每个模块按 “模 m” 交叉编址。(即 0,m,···,( k - 1 )m,···存储在第一个单元,其他以此类推) 多模块存储器的交叉存储
  • 一些公式(★★)
    • 设模块字长等于数据总线宽度,模块存取一个字的周期为 T,总线传送周期为 r, 为实现流水线方式存取,存储器交叉模块数应大于等于
      • \(m=\frac{T}{r}\)m 称为交叉存取度
    • 连续存储 m 个字的时间为
      • \(t=T+(m-1)r\)

(★★)Cache

高速缓冲存储器的CPU基本访存过程

带Cache的CPU基本访存过程

Cache和主存之间的映射方式(★★★★★★★★)

直接映射

  • 映射关系
    • \(cache\ 行号 = 主存块号\ Mod\ cache\ 行数\)
  • 地址结构
标记 cache 行号 块内地址
直接映射

全相联映射

  • 映射关系
    • 主存块可装入 cache 中任意一行
  • 地址结构
标记 块内地址
全相联映射

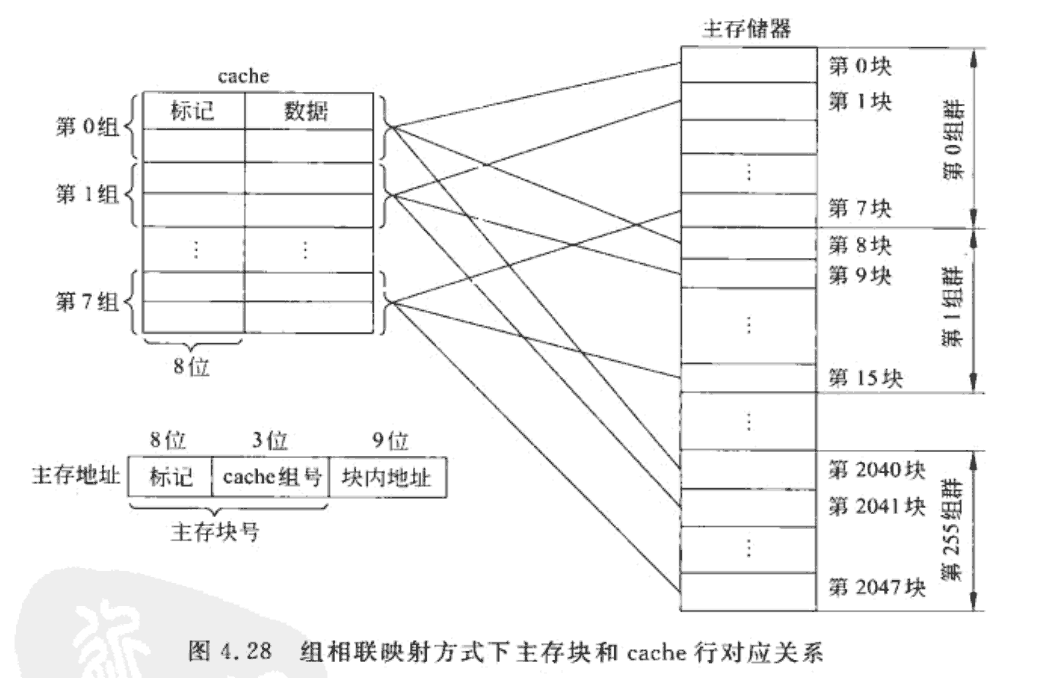

组相联映射

  • 映射关系
    • \(cache\ 组号 = 主存块号\ Mod\ cache\ 组数\)
  • 地址结构
标记 cache 组号 块内地址
组相联映射

程序访问的局部性原理对编程的影响及Cache-friendly的程序

(详见教材)

Cache替换算法和Cache写策略

替换算法

类似操作系统中内存管理页面置换

  • FIFO
  • LRU
  • LFU
  • 随机替换

Cache 写策略

  • 全写法
    • 基本做法:写操作时,若写命中,则同时写 Cache 和主存;若写不命中,则有以下两种处理方法
      • 写分配法:先在主存块中更新相应存储单元,然后分配一个 Cache 行,将更新后的主存块装到分配的 Cache 行中
      • 非写分配法:仅更新主存单元而不装入主存块到 Cache 中
  • 回写法
    • 基本做法:若写命中,则写入 Cache 而不写入主存;若写不命中,则在 Cache 中分配一行,将主存块调入该 Cache 行中并更新相应单元的内容。

平均访问时间的计算

  • 命中率:\(H=\frac{N_c}{N_c+N_m}\) ,其中 \(N_c\) 为命中 cache 的次数,\(N_m\) 为访问主存的次数
  • 平均访存时间:\(T_a=Ht_c+(1-H)t_m\)\(t_c\) 为命中时 cache 访存的时间,\(t_m\) 为未命中时的访存时间

(★★)虚拟存储器

基本概念

(详见教材)

三种实现方案

  • 页式
  • 段式
  • 段页式

缺页的处理及TLB的原理和作用(重点:虚拟地址和物理地址的转换问题、查段表和页表)

(参见操作系统-内存管理部分的离散(非连续)内存分配方法

解题技巧及重要结论

  • 有关SRAM、DRAM芯片引脚数的计算:
    • 引脚包括地址线数据线片选信号线读信号线写信号线电源信号线接地线
    • 地址线、数据线条数由芯片容量确定(如 1024 × 8 位 有 10 根地址线,8根数据线)(地址线的计算注意题设条件,若采用地址复用技术,地址线条数要相应除以二,此时片选分为两根行通选列通选
    • 读信号线和写信号线有时候会合并成一根
  • 确定某地址 A 所在芯片的最小地址
    • 例题:假定用若干 2K × 4 位的芯片组成一个 8K × 8 位的存储器,则地址 0B1FH 所在芯片的最小地址为
    • 分析
      • 2K 说明每一片芯片地址位数为 11 位,8K 对应的有 13 位(其中低 11 位为片内选,2 位为片选)
      • 0B1FH 写成二进制,将片内选部分写成全 0 即可得相应的最小地址
  • 根据地址范围确定芯片地址线位数
    • 先计算:最大地址 - 最小地址 + 1
    • 上一步的结果,从低位(第 1 位)到高位,第一个出现 1 的位数减去 1,即为相应芯片的地址线位数
  • 芯片接线问题
    • 低位开始接地址线,然后接译码线
  • 交叉编址中的访存冲突的判定:
    • 先计算对应访存地址所在的模块序号:模块序号( id ) = 访存地址( A ) % 存储器交叉模块数 ( n )
    • 判定访存冲突的规则:给定的访存地址在相邻的 n 次访问中出现在同一存储模块内。
  • 交叉编址中的流水线存取的时间(或周期等)计算
  • cache 组相联映射中组号的计算
    • 主存单元块号除以主存块大小即可;或者将块号写成二进制,根据主存块大小确定块内地址位数(如 32 B 代表有 5 位),块号二进制中低地址为块内地址,剩下的位数为块号,把相应的位数转换成十进制即可。
  • cache 直接映像(直接映射) 的地址划分
    • 基本公式:\(cache\ 行数=\frac{cache 容量}{主存块每块大小}​\)
    • \(cache\ 块内地址位数=log_2(cache\ 行大小【以B为单位】)​\)
    • \(cache\ 行号位数=log_2(cache\ 行数)=log_2(\frac{cache 容量}{主存块每块大小})\)
    • 主存标记位数
      • \(主存标记位数=log_2(主存容量大小)-cache\ 块内地址位数-cache\ 组号位数\)
      • \(主存标记位数=log_2(\frac{主存容量}{cache\ 能存放的数据容量})\)(注意是数据容量,cache 的总容量【具体见下】不同)
    • 应用:主存装入 cache 的地址:将主存地址写成二进制,取这个二进制的低位,这些低位与 cache 地址结构中除主存标记位以外的对应,即为装入 cache 的地址
  • cache 组相联映射 的地址划分
    • \(cache\ 块内地址位数=log_2(主存块大小【以B为单位】)\)
    • \(cache\ 组号位数=\frac{cache\ 容量}{主存块大小\times 路数}​\)
    • \(主存标记位数=log_2(主存容量大小)-cache\ 块内地址位数-cache\ 组号位数​\)
  • 直接映射组相联映射
  • cache容量的计算
    • cache 容量包括存储容量标记阵列容量(有效位【1位,一定有】、标记位【一定有,由 cache 地址划分】、一致性维护位【指明采用回写法才有】、替换算法控制位)
    • \(cache\ 容量 = cache\ 行数\times (标记位位数之和 +主存每块存储容量【注意单位为 bit】)\)
    • 其中
      • \(cache\ 行数=\frac{cache\ 容量}{主存块大小}\)
      • \(标记位数之和=1【代表有效位】+主存标记位数+···(根据题意要求,增补)\)
      • \(主存每块大小=字节数\times 字节数位数\)

参考资料

  1. 计算机组成与系统结构.袁春风等
  2. 2020年计算机组成原理考研复习指导.王道论坛
